Phụ kiện lắp đặt năng lượng mặt trời là gì? Toàn bộ cấu tạo & công dụng
Hệ thống năng lượng mặt trời không chỉ bao gồm tấm pin và inverter, mà còn cần một loạt phụ kiện lắp đặt để đảm bảo hiệu suất, an toàn và tuổi thọ lâu dài. Bài viết này sẽ giải thích chi tiết từng loại phụ kiện, công dụng và cách lựa chọn phù hợp, giúp bạn triển khai hệ thống điện mặt trời hiệu quả.
1. Phụ kiện lắp đặt năng lượng mặt trời là gì?
Phụ kiện lắp đặt năng lượng mặt trời là tất cả các linh kiện hỗ trợ trong quá trình lắp đặt, vận hành và bảo trì hệ thống điện mặt trời. Bao gồm các bộ phận cơ khí, điện, thiết bị bảo vệ và vật tư phụ trợ. Chúng không tạo ra điện trực tiếp nhưng đóng vai trò quan trọng trong:
Cố định tấm pin trên mái hoặc khung đất
Truyền tải điện năng an toàn, hạn chế tổn hao
Bảo vệ hệ thống khỏi quá dòng, sét và các sự cố môi trường
Hỗ trợ bảo trì, thay thế, nâng cấp sau này
Không có phụ kiện đúng chuẩn, hiệu suất pin sẽ giảm và hệ thống có thể gặp rủi ro về an toàn
2. Cấu tạo chi tiết – Các nhóm phụ kiện lắp đặt năng lượng mặt trời

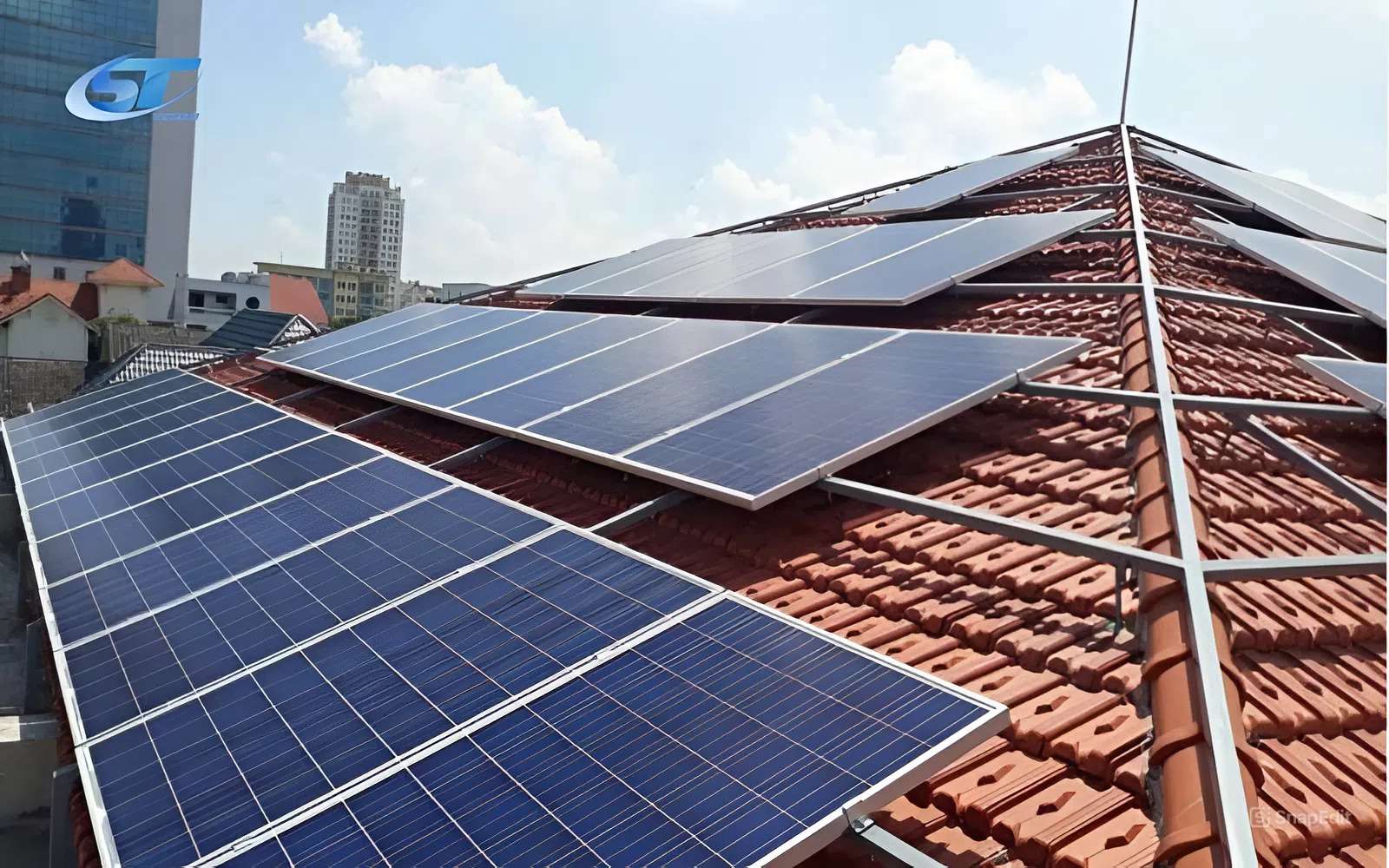

2.1 Nhóm cơ khí: Khung, giá đỡ và kẹp cố định
Khung, giá đỡ: Thường làm bằng nhôm hoặc thép mạ kẽm, chịu được gió bão, ánh sáng mặt trời
Chân đế: Tùy loại mái (ngói, tôn, bê tông), chân đế đảm bảo tấm pin nghiêng đúng góc tối ưu
Kẹp giữa/kẹp cuối: Giữ cố định tấm pin, chống rung, lắc khi gió mạnh
2.2 Nhóm điện: Dây dẫn, đầu nối & thiết bị bảo vệ
Dây dẫn DC/AC: Truyền tải điện giữa tấm pin – inverter – tải, thường dùng dây 4–6 mm² hoặc 10 mm² tùy công suất.

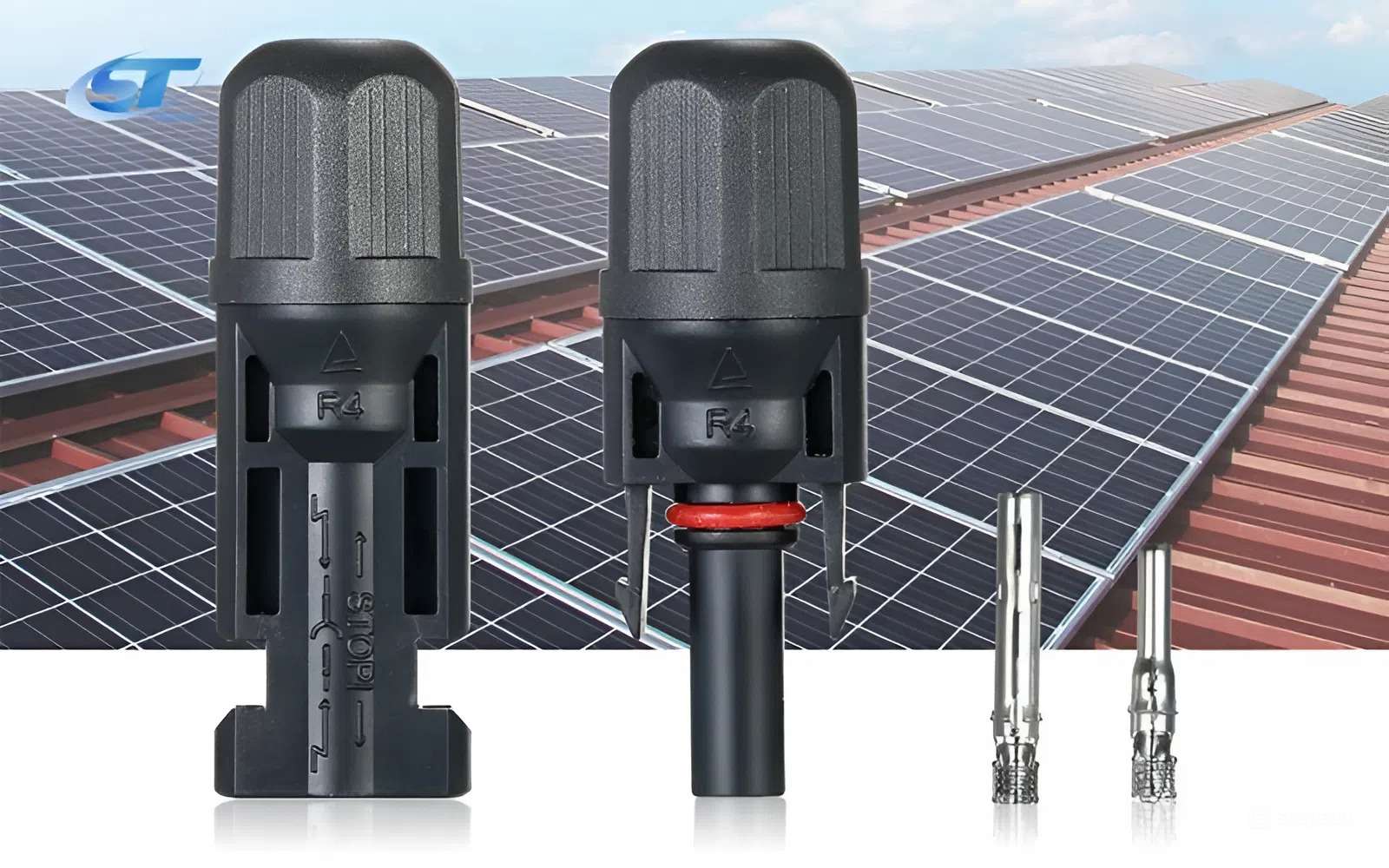

Đầu nối MC4: Kết nối nhanh tấm pin với dây DC, chống nước, chống oxy hóa.
Cầu chì DC: Bảo vệ hệ thống khỏi quá dòng.
Aptomat, CB AC: Bảo vệ mạch điện ra inverter và tải.
Hộp đấu nối (Junction Box): Nối các tấm pin với nhau, đảm bảo an toàn.
2.3 Nhóm thiết bị điện tử & bảo vệ
Inverter: Biến đổi điện DC từ pin thành AC sử dụng cho tải hoặc hòa lưới.
Thiết bị chống sét: Bảo vệ tấm pin và inverter khỏi dòng điện sét.
Tủ DC/AC: Nơi lắp cầu chì, aptomat, inverter, giúp quản lý hệ thống.
Cảm biến & đồng hồ đo: Giám sát hiệu suất, điện áp, dòng điện, năng lượng thu được.
2.4 Nhóm phụ trợ & vật tư hoàn thiện

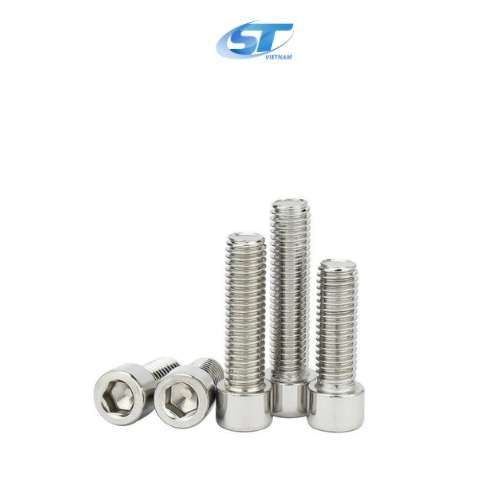

Keo silicone, ốc vít, bulông: Cố định và chống thấm nước.
Ống gen & nhãn mác: Quản lý dây điện, đánh dấu mạch.
Hệ thống grounding: Nối đất toàn bộ hệ thống, tránh rò điện và sét đánh.
3. Công dụng & ảnh hưởng của phụ kiện
- Cố định và bố trí tấm pin: Giúp tấm pin đứng đúng hướng, nghiêng đúng góc, tăng hiệu suất thu năng lượng lên tới 20–30% so với lắp tự do
- Truyền tải điện an toàn: Dây, đầu nối và hộp đấu nối hạn chế tổn hao, giữ điện áp ổn định, đảm bảo an toàn cho người sử dụng
- Bảo vệ và an toàn: Cầu chì, aptomat, chống sét giảm rủi ro chập điện, quá dòng, tăng tuổi thọ inverter và tấm pin
- Hoàn thiện & bảo trì: Phụ kiện tốt giúp dễ dàng kiểm tra, thay thế khi sự cố, giảm chi phí bảo trì dài hạn
4. Tiêu chí lựa chọn phụ kiện phù hợp
- Chất liệu & độ bền: Nhôm, thép mạ kẽm, nhựa UV-resistant.
- Tương thích kỹ thuật: Khớp với công suất pin, inverter, tải.
- Thương hiệu & nguồn gốc: Tránh hàng trôi nổi, ưu tiên bảo hành.
- Giá thành & nhà cung cấp uy tín: Cân đối chi phí – hiệu quả lâu dài.
5. Hướng dẫn lắp đặt & bảo trì
5.1 Các bước chuẩn lắp đặt phụ kiện năng lượng mặt trời
Xác định vị trí, hướng và góc nghiêng pin
Lắp khung, giá đỡ, chân đế
Cố định pin bằng kẹp giữa/kẹp cuối
Nối dây DC và đấu nối MC4
Lắp inverter, tủ DC/AC và thiết bị bảo vệ
Kiểm tra hệ thống, chạy thử và giám sát
5.2 Lưu ý an toàn
Đeo găng cách điện, dây an toàn trên mái
Tắt nguồn điện khi đấu nối
Kiểm tra chặt bulông, chống rung
5.3 Bảo trì định kỳ
Vệ sinh tấm pin, kiểm tra khung và kẹp
Kiểm tra cầu chì, aptomat, dây điện
Thay thế phụ kiện hỏng, oxy hóa
Phụ kiện lắp đặt năng lượng mặt trời là yếu tố quyết định hiệu suất, độ bền và an toàn hệ thống điện mặt trời. Đầu tư phụ kiện chất lượng giúp bạn tiết kiệm chi phí vận hành lâu dài và bảo vệ hệ thống khỏi rủi ro.
